野战光缆组件

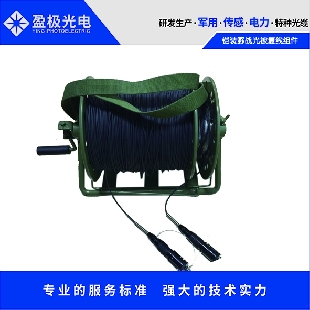

超轻型铠装野战光被复线组件 GMDKAU

超轻型铠装野战光被复线组件 GMDKAU

超轻型铠装野战光被复线组合装置

野战光缆被复线组件是本公司具有专利技术(中国实用新型专利  专利号:ZL 2018 2 1444540.9 )的新型光通信线缆产品.

一. 产品说明

1.1用途

   铠装野战光被复线组件基于传统被复线的操作特点,采用了多项先进的特种光纤和复合材料技术,专门针对野战和应急机动条件下通信需求设计,具有单兵操作、反复使用的功能。在野外环境下,既可由单兵完成携行、布放、收拢、接续等全套作业,又可由小组实施不同地形条件下的远距离架设,能快速、机动、灵活地构建野战光纤传输线路,为野战有线通信全光化提供了有效的手段。

  本产品主要由以下几个部分组成:

1、 光被复线和专用连接器。为便于快速进行光被复线的连接与分离,专用连接器固定在光被复线的两端,如图1.1所示。



专用连接器采用带定位销的中性卡口式两芯活动连接器,便于光被复线多次使用和分离。如图1.2所示。

 2、终端连接跳线(选购件)。由两根分离单芯软光线组成,一端与光被复线专用连接器相连,另一端与常规连接器相连(如FC/PC、SC、ST等活动连接器)。作线路终端机线适配连接用(用户自行选定),如图1.3所示。

3、终端舱壁连接线。由两根分离单芯软光线组成,一端固定在舱壁上,可与光被复线专用连接器相连,另一端与光电转换设备的常规连接器相连(如FC/PC、SC、ST等活动连接器)。

1.3主要技术参数



区分

技 术 参 数

光缆长度500m

光缆长度1000m

光被

复线

光纤芯数

 2芯、4芯、6芯(可选)

组件损耗(dB)

(1310nm)

≤1.0

(1550nm)

≤0.8

线径尺寸(mm)

2.0-5.0(可选)

长度(m)

1000

重量(Kg)

4.0

8.0

拉伸负荷(N)

≥1300

≥1700

抗压负荷(N/100mm)

≥3000

最小弯曲半径(mm)

7.6

活动

连接

连接形式

中性卡扣式

连接器寿命(次)

≥1000

连接器直径(mm)

23

连接器长度(mm)

130

插入损耗(dB)

(1310nm)

≤0.3

组件

(1550nm)

≤0.3

互换性(任意两个组件连接后插入损耗变化值)(dB)

<0.2

重复性(组件连接重复插拔5次,插入损耗变化值)(dB)

<0.2

被复线组件

工作温度

—55℃~+75℃

储存温度

—55℃~+75℃

组件重量(Kg)

3.67

4.75

                                                                                 (产品结构图)



1.4产品特点

1、传输性能优良。采用高强度耐弯曲特种光纤,确保光被复线野外简便快捷架设使用的可靠性,传输性能符合G652D光纤传输标准。

2、轻便。具有结构稳定,尺寸小,重量轻,由单兵携行及架设作业,既可地面敷设,又可采用临时架挂、直埋等方式,适用于多种野战通信场合。

3、机械性能良好。外护层采用聚氨脂(TPU)材料,内有加强纤维和多层保护,线料柔软轻便,具有小弯曲半径传输特点,便于野外架设和固定处理,具有良好的抗拉抗压、耐磨耐油、抗折易弯、抗老化,阻燃及高低温等的机械性能;活动连接器采用轻铝合金材料卡口结构,可以实现快速接续、反复使用,具有简便、防震、抗压、防水、防尘的特点。

4、易于掌握,便于维修。产品以传统野战被复线为设计基础,其架设、接续、测试、维护方法充分考虑到野战环境与使用条件的限制,采用传统络车收放的操作方式,突出简便灵活,现场运用,快速操作的特点,易于训练和掌握。线路应急抢修现场解决、故障维修及日常测试在单位维修中心解决,易于组织维修保障。

5、系统配套。围绕野战光被复线的使用、训练、维修、储运、携行等需求,配备了由快速接续组件,维修工具组件,检测和勤务通话设备等附加系统组件,可根据需求选配使用。

二. 产品使用说明

    采用多个GYFU-2B1野战光被复线组件(以下简称组件)可快速、灵活地构建不同传输距离的光纤线路。其操作过程可分为以下四个主要步骤:1、搬运,2、放线,3、连接,4、收线。

2.1搬运

1、根据预估光纤线路的长度,选定光被复线组件的数量,选取时应当有余地。

2、选定所用组件,并检查每盘组件两端连接器的防尘帽是否戴好;检查连接器在收容盘上的位置是否固定好。

3、固定收容盘的轴承,使收容盘在收放线架上不能自由转动。

4、根据不同道路条件,可采用将线盘从携行箱中取出放入背线架,既可背负又可汽车运输,或将携行箱装车运输。

注意:1、在运输过程要避免发生组件间的撞击,互相挤压和摩擦等现象。

      2、携行箱要水平放置。

2.2放线

1、正确选择携背收放线架的姿式,使收容盘能自如转动。

2、在收容盘的副盘中取下一端连接器,且固定好;同时将线条放置在理线卡中间,沿敷设路由行走放线。

 注意:⑴放线时应确保组件内端的连接器已固定在收容盘上,没有松动或脱落。

⑵严禁野蛮放线,更不能使光被复线扭折、打结或在利器(如石块的棱角、尖桩等)上摩擦,以免损坏光被复线。

⑶放线过程中应避免使光被复线承受过大的拉力,因此,禁止采用收放线架位置不动而由操作人员拉着外端连接器边走边放线的方法。

 3、在收容盘上光被复线即将放完时,在副盘中松开拉簧钩将内端连接器取下。若继续放线,将下一盘的外端连接器取下和上一盘线的内端连接器对接后继续放线。
